LN2266
超小型 低電壓啟動 PWM 控制 升壓 DC/DC 電壓調整器

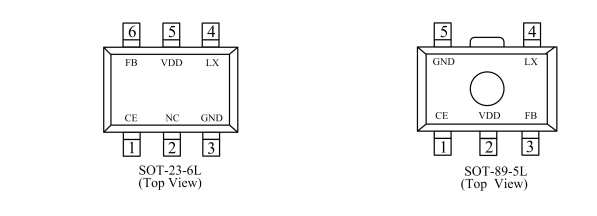

■ 產品概述
LN2266 是一款微型、高效率、升壓 DC/DC 調整器。電
路由電流模 PWM 控制環路，誤差放大器，斜波產生電路，
比較器和一個功率開關等模塊組成。該芯片可在較寬負載范
圍內高效穩定的工作。低于 1V 的啟動電壓，可以使用 1-4 節電池供電。在使用鋰電池供電時，可以提供 1100mA 的輸
出電流。17uA 的靜態電流以及高達 90％的轉換效率能夠高
效的延長電池壽命?？梢酝ㄟ^調整兩個外加電阻來設定輸出
電壓。內置一個 2.5A 的功率開關。
■ 產品概述
LN2266 是一款微型、高效率、升壓 DC/DC 調整器。電 路由電流模 PWM 控制環路，誤差放大器，斜波產生電路， 比較器和一個功率開關等模塊組成。該芯片可在較寬負載范 圍內高效穩定的工作。低于 1V 的啟動電壓，可以使用 1-4 節電池供電。在使用鋰電池供電時，可以提供 1100mA 的輸 出電流。17uA 的靜態電流以及高達 90％的轉換效率能夠高 效的延長電池壽命?？梢酝ㄟ^調整兩個外加電阻來設定輸出 電壓。內置一個 2.5A 的功率開關。
■ 用途
? MP3
? PDA
? 電子詞典
? 電子學習機
? 射頻標簽
? 便攜式移動設備
? 無線通信設備
? DSC、LCD 顯示屏

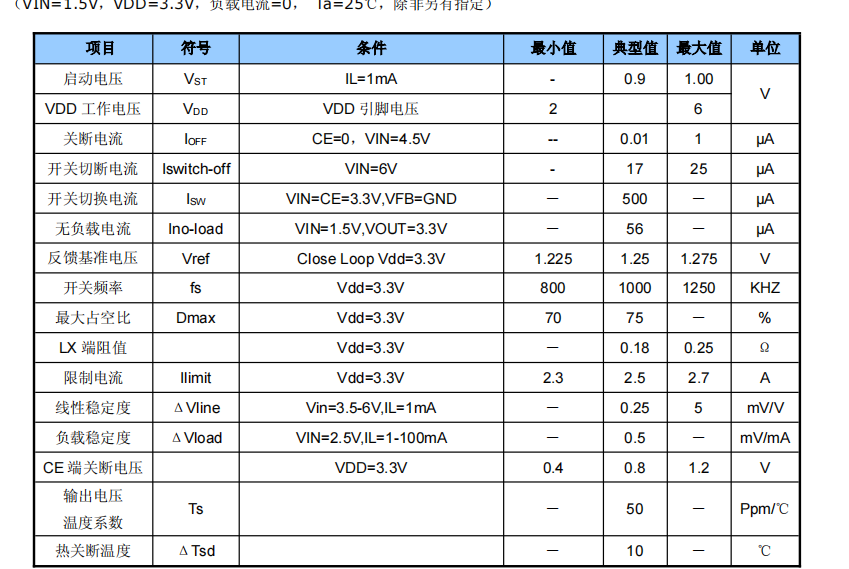

■ 產品特點
? 低電壓工作 可保證以 0.9V（Iout=1mA）啟動
? 開關頻率 1000KHz
? 轉換效率 90％
? 輸出電流 一節堿性電池提供 3.3V/ 300mA 一節鋰電池提供 5V /1100mA
? 輸出電壓精度 輸出電壓從2V到6V，精度可達±2.0%
? 靜態功耗 典型值 17μA
? 關斷電流 典型值 0.01μA
? 擴流器件驅動端口
