LN2119
PWM 控制 DC-DC 升壓控制器
LN2119 系列是一款固定頻率、高效率的升壓 DC/DC 控
制器，主要用于 OLED 驅動。該產品的輸出電壓最高可以達
到 22V，鋰電池供電時可以輸出 12V 電壓驅動 OLED。電路
內部集成了一個內阻 2 歐姆的大管子，耐壓可支持 22V，采
用 SOT23-5L 小型封裝，節省了 PCB 空間及 BOM 成本。
■ 產品概述
LN2119 系列是一款固定頻率、高效率的升壓 DC/DC 控 制器，主要用于 OLED 驅動。該產品的輸出電壓最高可以達 到 22V，鋰電池供電時可以輸出 12V 電壓驅動 OLED。電路 內部集成了一個內阻 2 歐姆的大管子，耐壓可支持 22V，采 用 SOT23-5L 小型封裝，節省了 PCB 空間及 BOM 成本。

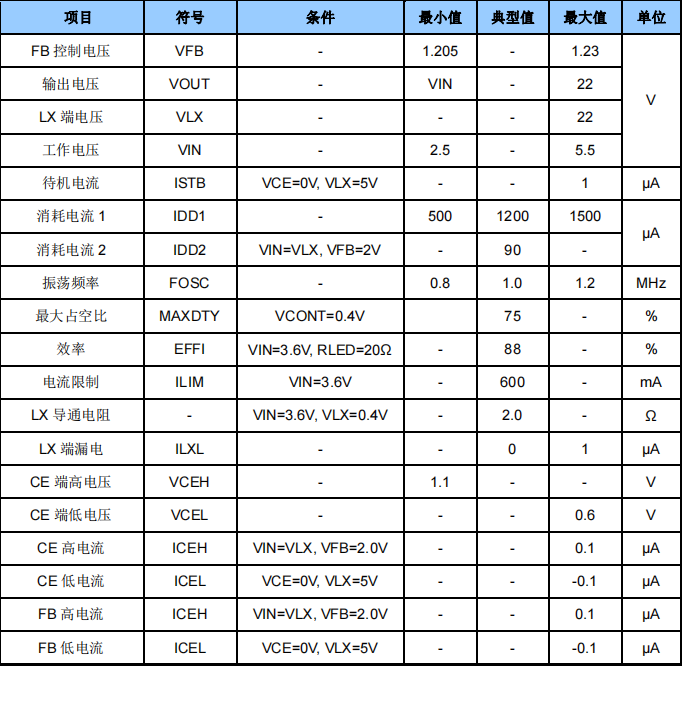

■ 產品特點
? 輸入電壓 2.7V-5.5V
? 輸出電壓 最大可以達到 22V
? 振蕩頻率 1.0MHz±20%
? 效率 88%
? 工作控制模式 PWM 控制的電流模工作模式
? 待機功耗 最大 1.0μA
? 負載電容 10μF，陶瓷電容
? LX 端電流限制 600mA
■ 用途
? 移動電話
? PDA
? 數碼相機
■ 封裝
? SOT23-5L
