LN6214
500mA 低壓差 CMOS 電壓穩壓器
■ 產品概述
LN6214 系列是使用 CMOS 技術開發的低壓差，高精度
輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低
通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。
為了使負載電流不超過輸出晶體管的電流容量，內置了過載

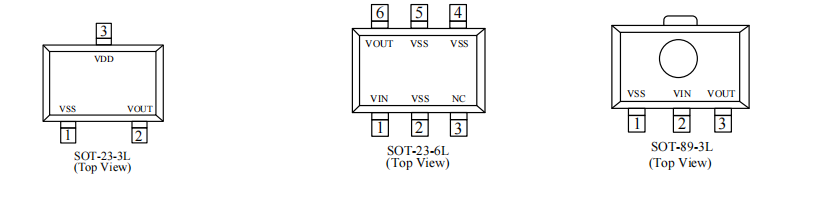

電流保護電路、短路保護電路。因采用 SOT-89-3L，
SOT-23-6L 等小型封裝，故可高密度安裝。
■ 產品概述
LN6214 系列是使用 CMOS 技術開發的低壓差，高精度 輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低 通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。 為了使負載電流不超過輸出晶體管的電流容量，內置了過載 電流保護電路、短路保護電路。因采用 SOT-89-3L， SOT-23-6L 等小型封裝，故可高密度安裝。
■ 用途
DVD，CD-ROM，HDD 驅動設備 無線通訊設備 網絡設備（無線 LAN 等） 筆記本電腦、桌面電腦、PADs 手持式 AV 設備 基準電壓源 電池供電設備

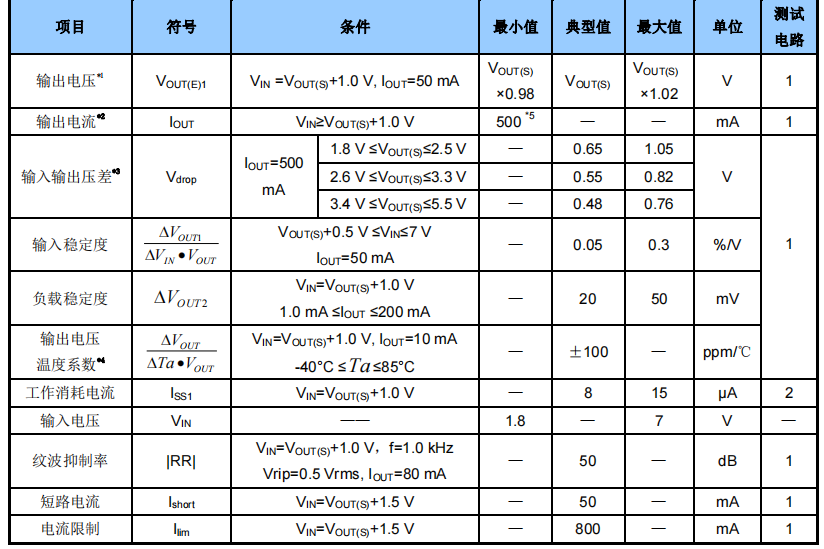

■ 產品特點 可選擇輸出電壓：可以在 1.5～6.0V 的范圍內選擇,并以 0.1 V 為單位進級 輸出電壓精度高： 精度可達±2.0% 輸入輸出壓差低： 典型值 500mV (輸出為 3.3V 的產品, IOUT=500mA 時) 消耗電流少： 典型值 8.0μA 輸出電流大： 可輸出 500mA（VIN≥VOUT+1V） 內置保護：內置過流保護和負載短路保護電路 最大工作電壓：7.0V 采用小型封裝： SOT89-3L， SOT23-6L，SOT23-3L
